Cómo calcular el voltaje de salida de un transformador
Conocer el voltaje de salida de un transformador es fundamental para garantizar que los equipos eléctricos reciban la tensión adecuada y funcionen de manera segura. Un cálculo incorrecto puede ocasionar fallas, bajo rendimiento, daños en componentes electrónicos o una reducción en la vida útil de los equipos conectados.
Los transformadores son dispositivos diseñados para aumentar o reducir niveles de tensión mediante la relación entre sus devanados primario y secundario. Por ello, calcular correctamente el voltaje de salida permite seleccionar, instalar y operar estos equipos de manera eficiente.
En esta guía conocerás cómo calcular el voltaje de salida de un transformador, qué factores influyen en el resultado y cuáles son los errores más comunes al realizar esta evaluación.
¿Qué es el voltaje de salida de un transformador?
El voltaje de salida de un transformador es la tensión eléctrica disponible en el devanado secundario del equipo.
Dependiendo de su diseño, un transformador puede:
- Reducir el voltaje de entrada.
- Aumentar el voltaje de entrada.
- Mantener una relación específica de transformación.
Por ejemplo, un transformador puede recibir una tensión de media tensión en el devanado primario y entregar un nivel menor adecuado para alimentar instalaciones comerciales o industriales.
Relación entre voltaje primario y voltaje secundario
El voltaje de salida depende principalmente de la cantidad de vueltas o espiras que tienen los devanados del transformador.
La relación básica indica que:
Voltaje secundario / Voltaje primario = Número de espiras secundarias / Número de espiras primarias
Esto significa que:
- Más espiras en el secundario producen un mayor voltaje de salida.
- Menos espiras en el secundario producen un menor voltaje de salida.

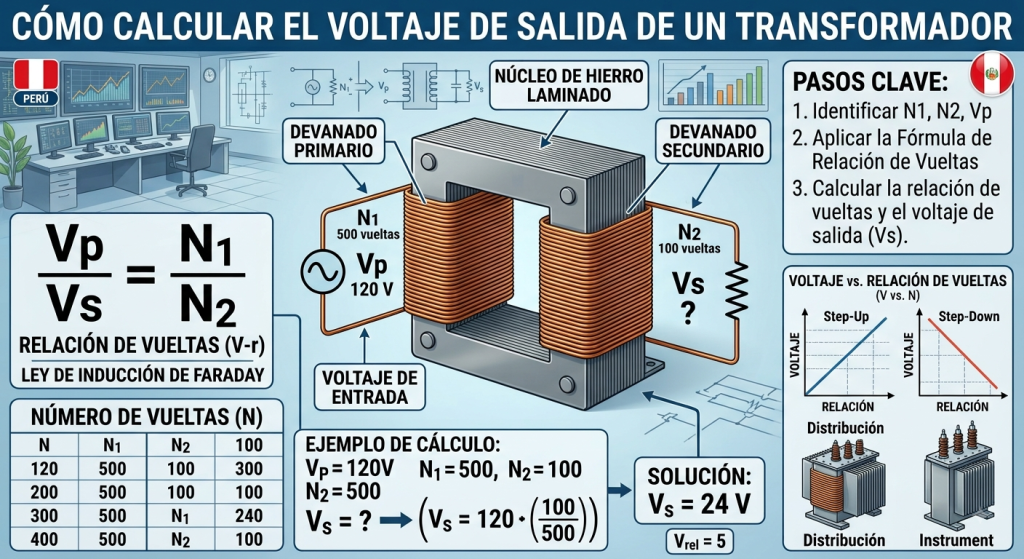

Fórmula para calcular el voltaje de salida de un transformador
La fórmula general es:
Vs = Vp × (Ns / Np)
Donde:
- Vs: voltaje de salida o voltaje secundario.
- Vp: voltaje de entrada o voltaje primario.
- Ns: número de espiras del devanado secundario.
- Np: número de espiras del devanado primario.
Esta relación permite conocer el voltaje que entregará el transformador según sus características constructivas.
Ejemplo práctico de cálculo
Supongamos un transformador con los siguientes datos:
- Voltaje primario: 13 800 V.
- Número de espiras primarias: 10 000.
- Número de espiras secundarias: 500.
Aplicando la fórmula:
Vs = 13 800 × (500 / 10 000)
El resultado será:
Vs = 690 V
Esto significa que el transformador reducirá la tensión de entrada de 13 800 V a aproximadamente 690 V en la salida.
Factores que pueden afectar el voltaje de salida real
Aunque el cálculo teórico permite conocer el valor esperado, en una instalación real existen factores que pueden modificar ligeramente el resultado.
1. Carga conectada al transformador
Cuando el transformador alimenta equipos eléctricos, la tensión de salida puede variar debido a la demanda de corriente.
Una carga elevada puede provocar:
- Caída de tensión.
- Menor voltaje disponible.
- Mayor calentamiento.
Por ello, los cálculos deben considerar las condiciones reales de operación.
2. Pérdidas internas del transformador
Todo transformador presenta pequeñas pérdidas debido a:
- Resistencia de los devanados.
- Pérdidas magnéticas del núcleo.
- Generación de calor.
Estas pérdidas pueden ocasionar que el voltaje de salida real sea ligeramente menor al valor ideal calculado.
3. Regulación de voltaje
La regulación de voltaje indica cuánto puede cambiar la tensión de salida entre condiciones sin carga y con carga.
Un transformador con buena regulación mantiene una salida más estable frente a variaciones de demanda.
4. Frecuencia de operación
Los transformadores están diseñados para trabajar con una frecuencia específica.
Una frecuencia diferente puede afectar:
- Flujo magnético.
- Rendimiento.
- Temperatura de operación.
5. Temperatura de funcionamiento
El aumento de temperatura puede influir en la resistencia interna de los componentes y modificar ligeramente el comportamiento eléctrico del equipo.
Diferencia entre transformador elevador y reductor
Transformador reductor
Reduce el voltaje de entrada a un nivel menor.
Ejemplo:
- Entrada: 13,8 kV.
- Salida: 400 V o 220 V.
Se utiliza frecuentemente para alimentar instalaciones industriales, comerciales y residenciales.
Transformador elevador
Aumenta el nivel de tensión.
Ejemplo:
- Entrada: baja tensión.
- Salida: media o alta tensión.
Es común en sistemas de generación y transmisión eléctrica.
Cómo medir el voltaje de salida de un transformador
Además del cálculo teórico, el voltaje puede verificarse mediante mediciones eléctricas.
Para hacerlo correctamente se requiere:
- Instrumentos adecuados.
- Procedimientos de seguridad.
- Personal capacitado.
La medición permite confirmar que el transformador entrega el voltaje esperado.
Importancia de conocer el voltaje de salida correcto
Determinar correctamente la tensión secundaria permite:
Proteger los equipos conectados
Cada equipo eléctrico está diseñado para trabajar dentro de un rango específico de voltaje.
Un nivel incorrecto puede provocar:
- Sobrecalentamiento.
- Fallas electrónicas.
- Reducción de rendimiento.
Mejorar la eficiencia energética
Una tensión adecuada permite que los equipos trabajen bajo condiciones óptimas.
Evitar interrupciones operativas
En industrias, una alimentación incorrecta puede generar paradas de producción y pérdidas económicas.
Errores comunes al calcular el voltaje de salida
Confundir voltaje de línea y voltaje de fase
En sistemas trifásicos es importante diferenciar:
- Voltaje entre fases.
- Voltaje fase-neutro.
Un error puede generar una selección incorrecta del transformador.
No considerar la carga conectada
El voltaje calculado sin carga puede variar durante la operación real.
Ignorar la caída de tensión
Los cables y conexiones también pueden generar pérdidas.
Utilizar datos incorrectos del transformador
La relación de transformación debe obtenerse de:
- Placa de características.
- Documentación técnica.
- Especificaciones del fabricante.
Relación entre voltaje de salida y selección del transformador
Antes de instalar un transformador es necesario analizar:
- Voltaje disponible en la red.
- Voltaje requerido por los equipos.
- Potencia necesaria.
- Tipo de carga.
- Condiciones del lugar.
Una correcta selección evita problemas de operación y garantiza un suministro eléctrico confiable.
Mantenimiento para conservar el voltaje adecuado
Un transformador correctamente mantenido puede conservar mejor sus características eléctricas.
Las tareas recomendadas incluyen:
- Inspección de conexiones.
- Revisión de temperatura.
- Pruebas eléctricas.
- Control del aislamiento.
- Evaluación del aceite dieléctrico en transformadores en aceite.
El mantenimiento preventivo ayuda a detectar desviaciones antes de que afecten la instalación.
Cálculo y selección de transformadores con ERFOX
En ERFOX ofrecemos soluciones eléctricas para empresas e industrias que requieren transformadores correctamente seleccionados e instalados.
Nuestros servicios incluyen:
- Evaluación de necesidades eléctricas.
- Cálculo de parámetros del transformador.
- Instalación electromecánica.
- Mantenimiento preventivo y correctivo.
- Diagnóstico de equipos eléctricos.
Ayudamos a nuestros clientes a garantizar sistemas eléctricos seguros, eficientes y adaptados a sus necesidades.
Conclusión
Calcular el voltaje de salida de un transformador permite conocer si el equipo entregará la tensión adecuada para una instalación eléctrica.
La relación entre devanados, las condiciones de carga y las características del sistema influyen directamente en el resultado final.
Una correcta selección, instalación y mantenimiento del transformador son esenciales para proteger equipos, mejorar la eficiencia y garantizar la continuidad operativa.
En ERFOX contamos con soluciones profesionales para el diseño, instalación y mantenimiento de sistemas eléctricos industriales y comerciales.
